计算机系统基础综合实践 PA2
x86 指令系统
PA2 的任务是实现基本 x86 指令,i386 手册——INTEL 80386 PROGRAMMER’S REFERENCE MANUAL 1986 (mit.edu)里全面地列出了所有指令的细节。
前言
此次实验目的是为了能够了解汇编语言中指令的各处细节,掌握 IA-32 指令格式,并且对 NEMU 平台中的指令周期了解地更加全面。PA2 会开始涉及到一些计算机系统基础的知识。
实验内容
- 阶段 1: 编写 helper 函数, 在 NEMU 中运行第一个 C 程序——mov-c.c
- 阶段 2: 实现更多的指令,并通过测试
- 阶段 3:完善简易调试器
- 阶段 4:实现 loader
- 最后阶段: 实现黑客运行时劫持实验(选做)
开始实验
x86 指令格式
指令格式
x86 指令的格式由这几个部分组成。除了 Opcode 一定出现以外,其他都是可选的。当 Opcode 前缀为 66 时,表示 16 位操作数,否则表示 32 位操作数。

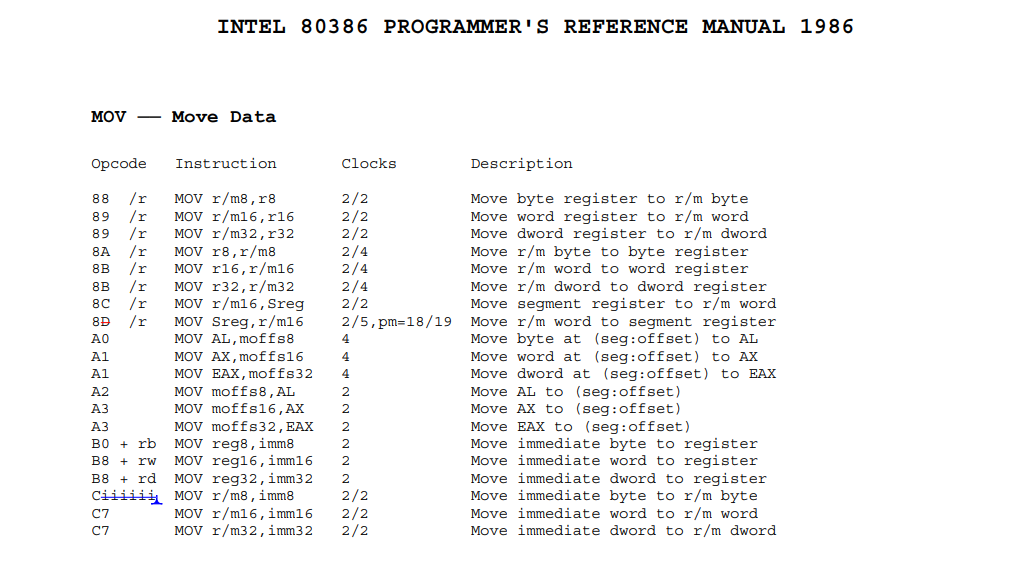

MOV
i386 手册里的都是 Intel 格式,objdump 的默认格式为 AT&T。这里以 mov 为例,功能描述里 r/m 表示为寄存器或内存,r/m 后面的数值表示为多少位的寄存器,Opcode 为 89 的有两种形式,而前面提到 Opcode 前缀就是用来区分 16 位和 32 位的,例如开始如果出现 66 8B,则应该被解释成 MOV r16,r/m16。Sreg 表示段寄存器,moffs 表示段内偏移,段的概念会以后提到。+rb +rw +rd 则表示 8 位,16 位,32 位寄存器,可以通过按数值加法来确定唯一的寄存器。
ModR/M Table
ModR/M 域分成三个部分,Mod 为 2 位,所以 Mod 可以指定 4 种寻址方式,每一种选择里还对应着不同的选择,这些便是由 R/M 来决定,而 R/M 为 3 位,所以又可以选择 8 种寻址方式。所以 Mod + R/M 可以组合成 32 种寻址方式,其中为 8 种为寄存器寻址,另 24 种为存储器寻址。Reg/Opcode 则可以表示成 8 个寄存器或者对于 Opcode 的一个补充。以上为 32 位 ModR/M 的表。

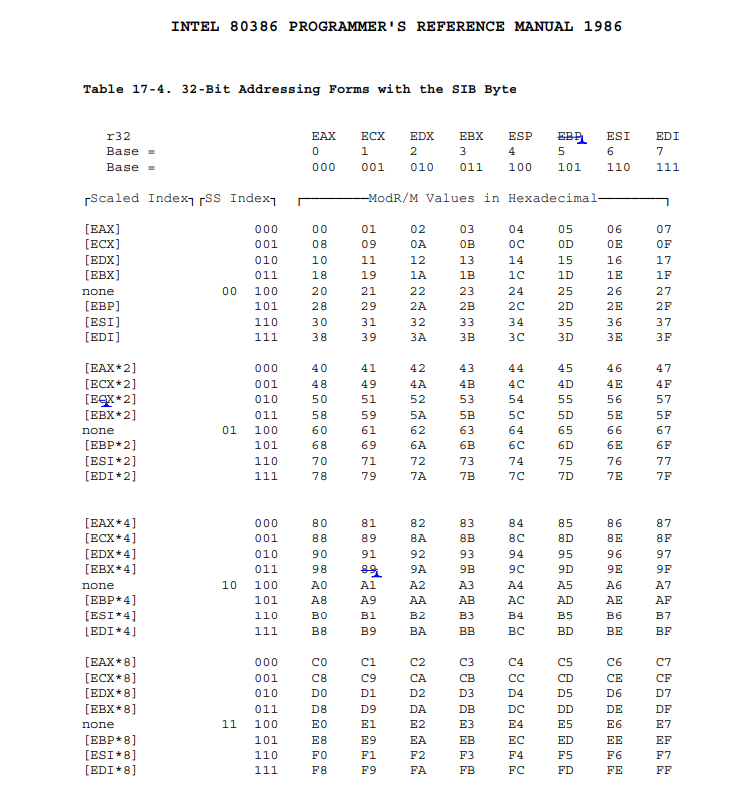

SIB Table
R/M 代表的是寄存器还是内存,是由 Mod 决定的,当 mod = 3 时,r/m 表示的是寄存器操作,否则为内存操作。ModR/M 表中画横线的部分表示要使用到索引寻址,这时候便会使用到 SIB,SIB 由三个部分组成,Base 代表基址寄存器,Index 表示变址寄存器,SS 表示比例系数。举个例子,例如 mov [ebx + eax * 2], ecx ,ebx 为 Base,eax 为 Index,2 为 SS。以上为 SIB 的表。
至于 Displacement 和 Immediate 则分别表示成偏移数和立即数,这两个都是按照小端序排列。例如,mov 0x1a2b[ebx + eax * 2], ecx ,其中的 0x1a2b 表示 Displacement。
这里的图都是还未被修正过的,图中画蓝线的部分是错误的,需要自行对照勘误表
补充
由于一个字节为 8 位,最多只能表示成 256 个形式,一旦指令形式的数目大于 256 时,这时候就需要用到转移码的概念或者利用 Reg/Opcode 中的 Opcode 来补充指令。
- x86 中分别有两字节转移码和三字节转移码,当 Opcode 前一个字节为 0x0f 或者前两个字节为 0x0f 和 0x38 的时候,表示需要再读入一个字节来确定唯一的指令形式。
- 当 Reg/Opcode 域被当作 Opcode 来解释的时候,这些指令会被划分为不同的指令组,在同一个指令组的指令则需要通过 Reg/Opcode 域中的 Opcode 来唯一确定。
必做任务 1:运行用户程序 mov-c
首先需要查找i386手册中指令的相关篇幅,通过指令的 Opcode 决定指令的具体形式。之后根据实验给出的代码框架,实现指令需要创建三个文件,分别为 xxx-template.h、xxx.c、xxx.h。最后必须在nemu/src/cpu/exec/all-instar.h包含所创建的指令头文件,并且在nemu/src/cpu/exec/exec.c中依照 Opcode 在正确的位置添加与之相对应的指令。PA2 代码框架中所定义的宏极为重要,在实现指令时可以省去很多重复的步骤,需要仔细阅读实验指导书并且理解。
1 | (nemu) c |
修改 NEMU 根目录下 Make File 中的用户程序后,执行 NEMU 会发现报错,错误原因是还没有实现 0xe8 为首字节的指令。下面会给出两个实现指令的过程,剩余指令就不给出了。
实现 call 指令
nemu/src/cpu/exec/control/call-template.h
1 |
|
编写 call 指令模板文件。call 指令可以大致分成三个步骤。
- esp = esp - DATA_BYTE,栈腾出位置。
- [esp] = 返回地址 ,把返回地址压入栈中。
- eip 跳转到函数地址。
这里涉及了对指针 ESP、帧指针 EBP、栈函数调用栈、栈帧等各方面的理解。栈指针 ESP 永远指向系统栈中最上面一个栈帧的栈顶,而帧指针 EBP 则永远指向系统战中最上面一个栈帧的栈底,这两个指针的作用主要是用来保存(或恢复)堆栈。后续有个选做任务也是和这个的类似。
nemu/src/cpu/exec/control/call.c
1 |
|
编写 call 指令实例化文件。
nemu/src/cpu/exec/control/call.h
1 |
|
编写 call 指令头文件。
EFLAGS 寄存器
EFLAGS 寄存器结构
一些指令执行的时候会更新 EFLAGSZ 中某些标志位的值,例如 test 指令,这是一个 32 位寄存器。第 1、3、5、15 以及 22 到 31 位会被保留,其余的标志位有些可以被特殊的指令直接被修改,但是并没有任何一条指令可以查看或者修改整个寄存器。
- CF:进位标志,如果运算的结果最高位产生了进位或借位,其值为 1,否则为 0。
- PF:奇偶标志,计算运算结果里 1 的奇偶性,偶数为 1,否则为 0。
- AF:辅助进位标志,取运算结果最后四位,最后四位向前有进位或借位,其值为 1,否则为 0。
- ZF:零标志,相关指令结束后判断是否为 0,结果为 0,其值为 1,否则为 0。
- SF:符号标志,相关质量结束后判断正负,结果为负,其值为 1,否则为 0。
- TF:单步标志,当其值为 1 时,表示处理器每次只执行一条指令。
- IF:中断使能标志,表示能否响应外部中断,若能响应外部中断,其值为 1,否则为 0。
- DF:方向标志,当 DF 为 1,ESI、EDI 自动递减,否则自动递增。
- OF:溢出标志,反映有符号数运算结果是否溢出,如果溢出,其值为 1,否则为 0。

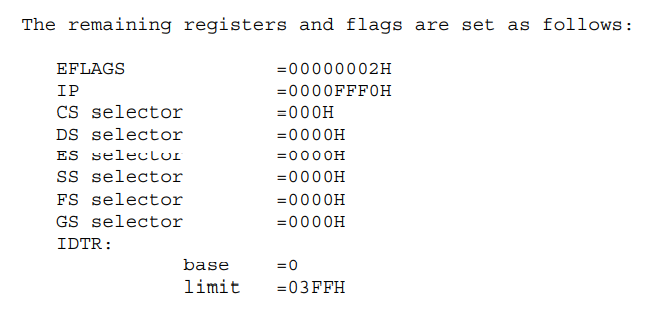

代码框架已经为我们实现好了 EFLAGS 寄存器的结构,但是需要为 EFLAGS 寄存器初始化。i386 手册第十章有给出 EFLAGS 寄存器的初始值。
实现 test 指令
nemu/src/monitor/monitor.c
1 | void restart() { |
将 EFLAGS 寄存器初始为 0x00000002。
nemu/src/cpu/exec/logic/test-template.h
1 |
|
编写 test 指令模板文件。由于 test 指令执行需要更新标志位,这里可以手动为 EFLAGS 寄存器的各个标志位赋值,也可以利用代码框架提供的函数 update_eflags_pf_zf_sf()更新 pf、zf、sf 这三个标志位。
nemu/src/cpu/exec/logic/test.c
1 |
|
编写 test 指令实例化文件。
nemu/src/cpu/exec/logic/test.h
1 |
|
编写 test 指令头文件。
输出结果
1 | objcopy -S -O binary obj/kernel/kernel entry |
成功运行用户程序 mov-c。
必做任务 2:实现更多指令
此次任务需要通过所有 testcase 下目录的程序,除了这五个 hello-inline-asm、 hello、integral、quadratic-eq、print-FLOAT。这个可以说是整个 PA 代码量最大的一次任务,需要反复查阅 i386 手册。
浮点数

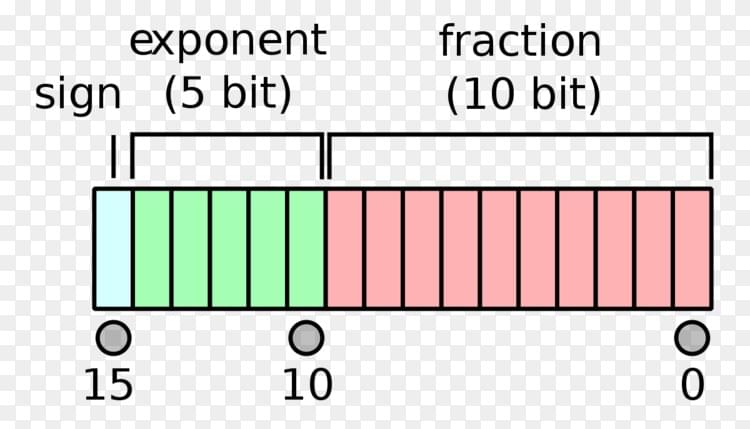

单精度浮点数结构
浮点数遵循着 IEEE 754 标准。
定点化浮点数
x86 架构上引进了协处理器 x87 架构,所以就可以处理浮点数运算相关的指令。但是 NEMU 中不实现类似 x87 架构的指令系统,所以引进了一个概念,”浮点数定点化”,是通过 32 位整数来模拟浮点数,就是为了让 NEMU 实现类似浮点数的机制,称作定点数。

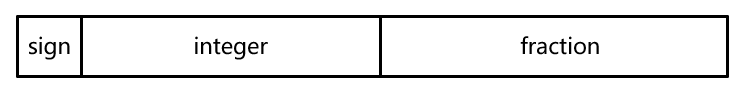

定点数结构
- sign 为 1 位,负数,其值为 1,否则为 0。
- integer 为 15 位,表示实数中整数的部分,如果整数部分超过 15 位则会发生溢出。
- fraction 为 16 位,表示实数中小数的部分,只保留小数 16 位。
实数转为定点数的时候需要乘 2^16,相反亦是如此。例如实数 1.5,1.5 * 2^16 = 98304 ,也就是 0x18000。
0x18000 / 2^16 = 1.5 ,这样就完成了实数和定点数相互转换的过程。实数转定点数会失去表数范围和精度,但是这样的做法可以换取速度,只不过这里的例子恰好没有让实数失去精度。
必做任务 3:实现 binary scaling
此次任务需要通过 integral 和 quadratic-eq 这两个程序,这两个程序涉及到了浮点数的使用。NEMU 中可以识别浮点数,但是却没有与之相对应的浮点数运算指令。而我们需要做的是把浮点数转为定点数,并且实现基本运算。
nemu/lib-common/FLOAT.h
1 |
|
定点数转整数只要取出低四位然后右移 16 位就可以了,右移 16 位就是等于/ 2^16,整数转定点数直接 _ 2^16。定点数和整数的乘法和除法不用 _ 2^16,因为当中的定点数的结果已经是* 2^16 了,再乘的话就等于乘上两个 2 的 16 次方了。
nemu/lib-common/FLOAT/FLOAT.c
1 |
|
两个定点数相乘要用 long long 的类型,绝对值的话直接把小于 0 的数乘上个负数。剩余有两点需要注意,一个是浮点数如何转换成定点数,需要了解浮点数具体的结构,另一个则是运用内联汇编。
之后根据实验指导书中需要修改的地方都修改后,便可运行 integral 和 quadratic-eq 这两个程序。
必做任务 4:为表达式求值添加变量的支持
这里涉及到了一些 ELF 文件里的一些细节,在下面有一个任务也是要去理解 elf 文件。
nemu/src/monitor/debug/elf.c
1 | uint32_t getValue(char* str,bool* success){ |
STT_OBJECT 代表符号的类型是一个数据对象,例如变量、数组、指针,STT_FUNC 则代表符号的类型是一个函数。符号的类型在低四位,所以这边要与上一个 0xf 用来对比地址低 4 位。字符串表(st_name)加上符号偏移量(strtab)等于符号所在地址。在符号表中取出相应函数的地址和函数名(选做任务),之后在nemu/src/monitor/debug/expr.c添加相应的规则后,便可在表达式中使用变量了。
栈帧链

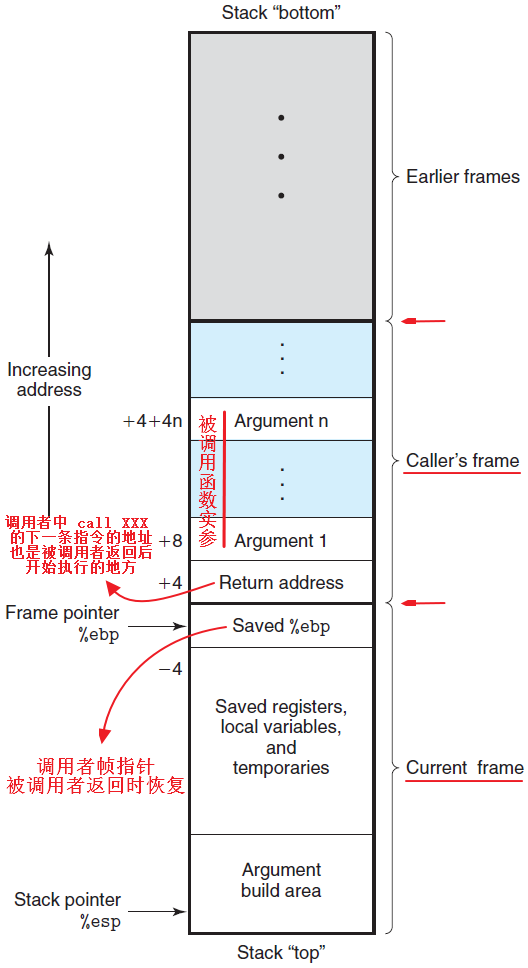

栈帧链
栈帧链大致的概念就是,在若干次函数调用时会在堆栈中形成栈帧。在调用函数之前,调用函数的当前栈帧会保存自己的信息,此时 ESP 指向当前栈帧底部、EBP 指向当前栈帧顶部。而调用函数之后,首先会把被调用函数的参数和调用函数的返回地址压入栈,并且被调用函数现在有了一个自己的栈帧,此时 EBP 和 ESP 分别指向被调用函数的栈帧底部和栈帧顶部。
选做任务 1:打印栈帧链
这里需要理解栈帧和函数过程调用。
nemu/src/monitor/debug/ui.c
1 | typedef struct { |
只需要打印出函数名、返回地址以及前四个参数。利用一个变量 temp_ebp 记录当前 ebp 的值,需要记录当前 ebp 和上一个栈帧链的返回地址(存在当前 ebp 上面,参数存在当前 ebp 上上面),最后更新 temp_ebp,此时 temp_ebp 指向当前栈帧底部,ret_addr 指向栈帧顶部,当 ebp 不为空则表示当前还有栈帧。
ELF 文件
ELF 文件提供了两个视角,分别为面向链接的section视角和面向执行的segment视角。里面很多细节,直接上链接。
ELF 文件解析(一):Segment 和 Section - JollyWing - 博客园 (cnblogs.com)
必做任务 5:实现 loader
kernel/src/elf/elf.c
1 | uint32_t loader() { |
首先需要正确定义 ELF 的 Magic Word 用来识别文件是否为 ELF 格式,这里用了框架代码中给出的函数 ramdisk_read()用于读出 ramdisk 里的内容,然后把 segment 的代码正确加载。最后依照实验指导书中指示需要修改的部分后修改,即可完成此次任务,算是为 PA3 开一个头。
选做任务 2: 实现黑客运行时劫持实验
有时间再做,好像是有点类似 csapp 的 lab。
